Sistema de Ventilación Inteligente Climasys
CVCS es un innovador sistema inteligente para el control de la ventilación natural y/o forzada de los equipamientos eléctricos de baja tensión que resulta una herramienta imprescindible para el sector de mantenimiento eléctrico.
Los sistemas de ventilación de envolventes eléctricas pueden enfrentarse a condiciones severas de funcionamiento debido a la polución del ambiente.
Los filtros deben mantenerse limpios para evitar fallos o paradas de procesos debidas al incremento de la temperatura interior del gabinete.
El sistema Climasys incluye sensores de tecnología infrarroja en las vías de ventilación que permiten detectar la temperatura del aire y el estado de los filtros y por medio de leds de alta visibilidad ubicados en el frente de cada unidad, indican el nivel de suciedad y por ende el deterioro del caudal de ventilación cambiando de color.
Smart Filter:
Cada ventilador y rejilla dispone de un filtro con sensor de polvo integrado que mide la temperatura del aire que pasa a través del filtro.
El sistema permite conocer, por porcentaje y en tiempo real, cuanta suciedad se ha acumulado y cuando es necesario la sustitución de las unidades filtrantes.
Smart Ventilation:
Incorpora un sensor instalado en el ventilador forzador que permite la supervisión total del rendimiento de la unidad y del flujo de aire y mide también la temperatura del aire transportado a través del ventilador, la corriente (A), el consumo (Kwh) y la velocidad en revoluciones por minuto (RPM), indicando con un led que cambia de color, cuando es necesario el reemplazo de la unidad.
El sensor se complementa con un transformador de corriente /5A de ventana de núcleo partido que permite su instalación sin necesidad de detener la unidad.
Combinando estos dos tipos de sensores el sistema verifica la eficiencia con la que el ventilador utiliza la energía y si la temperatura del interior del tablero supera la capacidad del ventilador.
FilterStat:

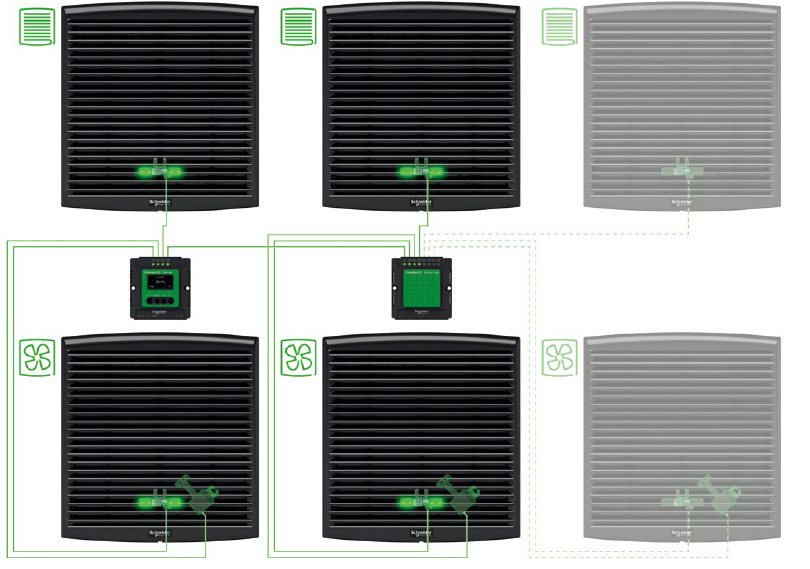

Complementa el sistema una unidad central Filter Stat que recopila la información de los sensores de filtros y ventiladores de todos los armarios y muestra a través de su pantalla, medidas y alarmas útiles para que el sistema de ventilación funcione de manera eficiente, proporcionando además una salida analógica y un relé de alarma de contacto seco de señal que permite conectarlo a un PLC, variador de velocidad o a una interfaz HMI.
La unidad central Filter Stat permite conectar hasta 4 sensores de unidades filtrantes y/o impulsoras, para mayor cantidad de componentes es necesario incluir concentradorores Thermal Hub complementarios que permiten escalar el sistema hasta 256 sensores.
ClimaSys Smart Ventilation System permite integrar sensores de ventiladores de impulsión, ventiladores de techo y ventiladores de recirculación internos, y es totalmente adaptable a unidades filtrantes e impulsoras ClimaSys CV y ClimaSys CA existentes solo con el agregado de los sensores y la unidad central Filter Stat.
Implementar el nuevo ClimaSys Smart Ventilation System permite:
- Evitar averías
- Extender la vida útil del equipamiento
- Maximizar el tiempo de funcionamiento
- Aumentar la eficiencia energética
