COCYAR S.A.

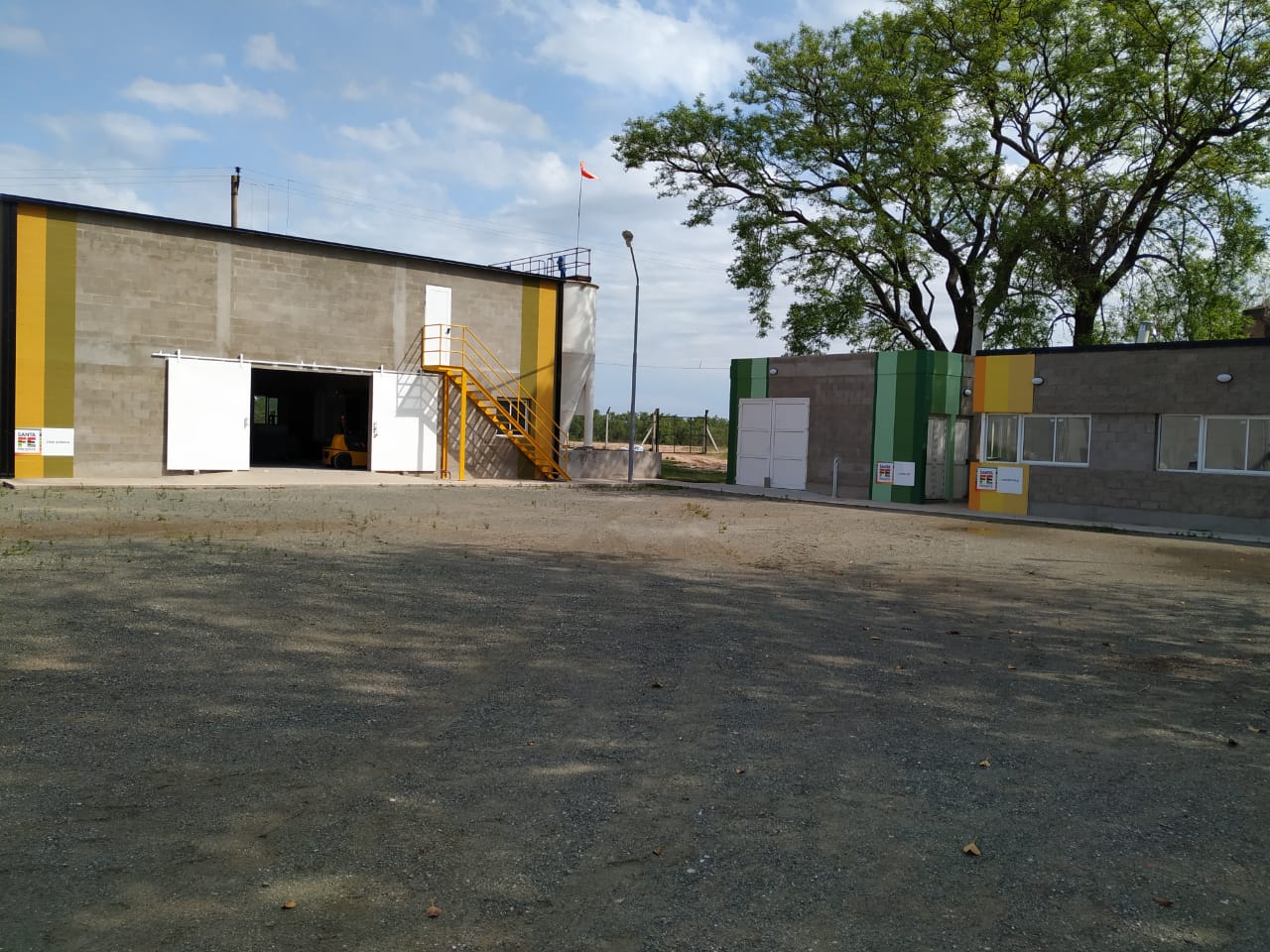

Ingeniería de Automatización de Planta Potabilizadora y Acueducto en la Ciudad de San José del Rincón. El proyecto contempla el desarrollo de programación y puesta en servicio de los sectores de Toma, Planta de Tratamiento, Cisterna y Estación de Bombeo, Cloro, Barros, SET, Laboratorio y Cisterna y Tanque Cooperativa.
En cada sector hay un PLC de la línea M580 o M251 de Schneider Electric que se encarga del control general del sitio en particular así como también de la interacción entre los mismos; y una pantalla HMI de 7” para visualización y comando de la estación particular en forma local manual.
Con un total de 1056 I/O (592 entradas digitales, 320 salidas digitales, 104 entradas analógicas y 40 salidas analógicas).

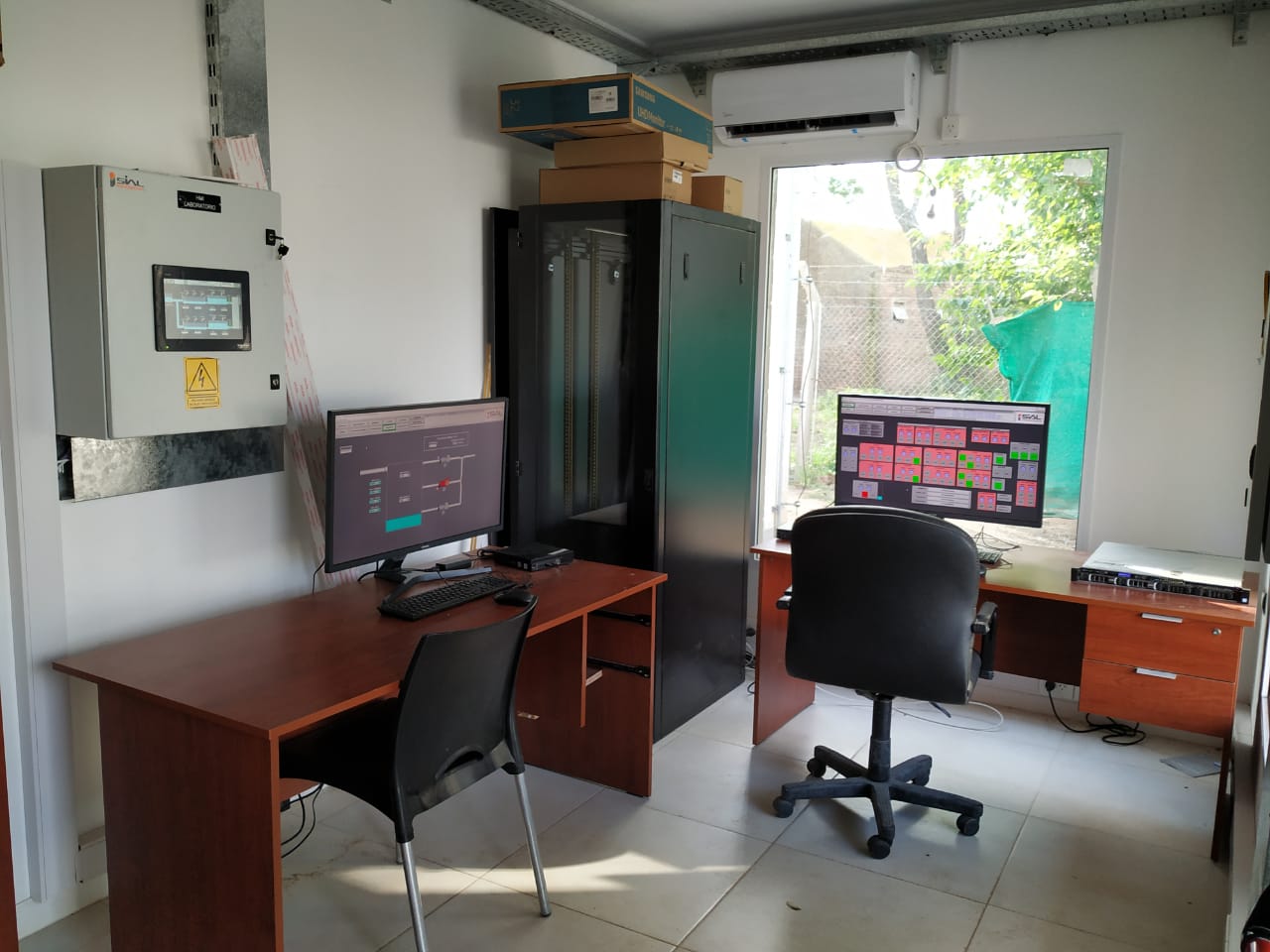

En el sector de laboratorio se instaló un sistema SCADA basado en un servidor System Platform versión 2017 y dos estaciones clientes Control. Además incluye una estación de desarrollo del mismo.
En esta sala se instaló una aplicación en una HMI familia GTU de Schneider Electric que contiene la misma funcionalidad que el sistema SCADA para uso general en casos de contingencia.
Todo el equipamiento esta interconectado mediante un anillo de FO (redundancia Rapid Spanning Tree Protocol) para una mayor disponibilidad en las conexiones.

Resumen:
.- Arquitectura M580 y M251 (9 configuraciones)
.- Un total de 1056 I/O
.- Pantallas HMI GXU y GTU (9 equipos)
.- System Platform 2017 Update 3
.- Arquitectura de Red en anillo de FO (RSTP)
