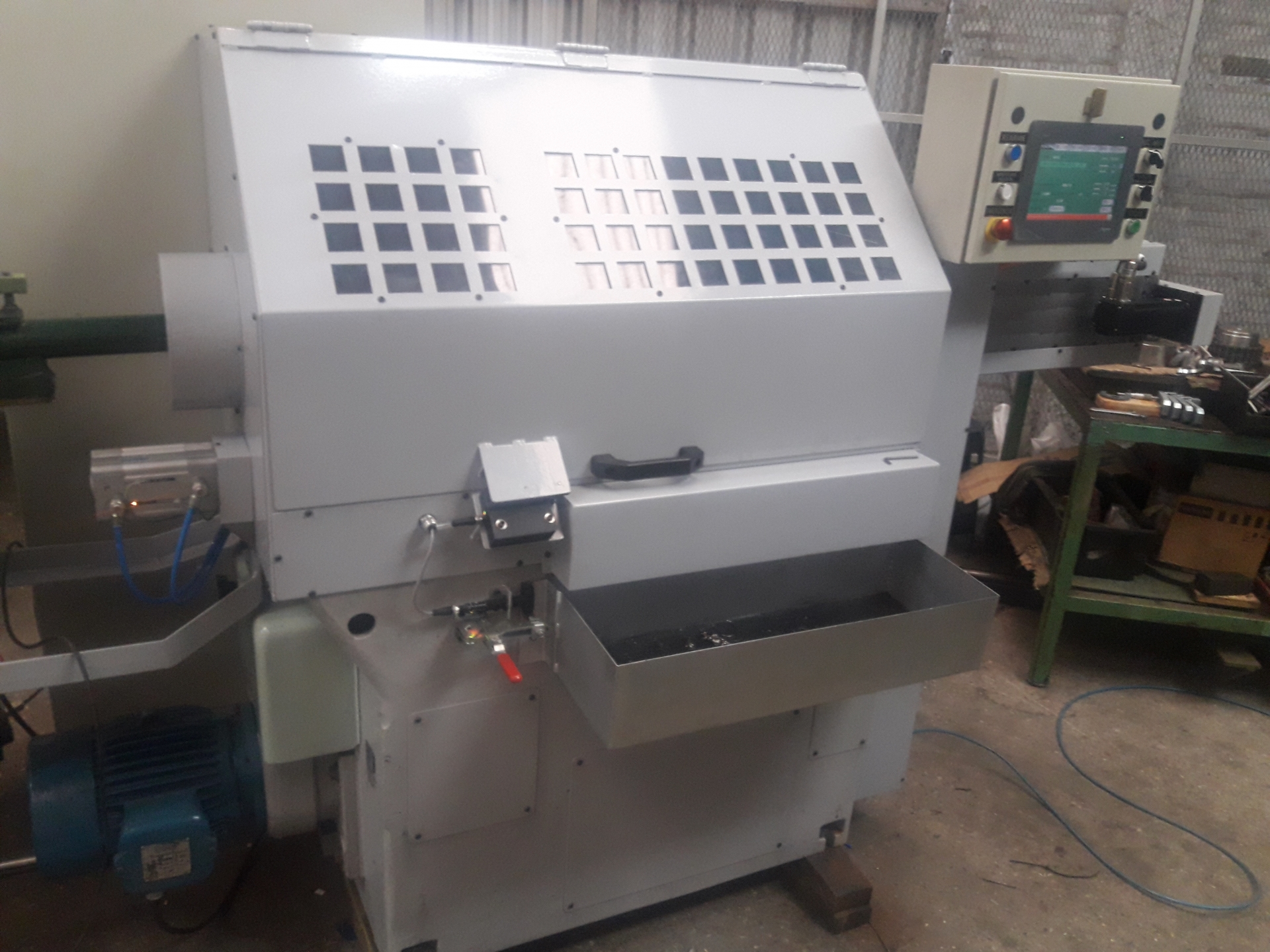

Mediante un controlador de ejes LMC058 (Schneider Electric) se programó el movimiento de tres servomotores comandados mediante bus CAN Motion. Uno se encarga de posicionar un tope para definir el largo de la pieza y los dos restantes trabajan en movimientos interpolados para realizar el perfil CNC de corte y chaflanado del tubo. Esto permite gran precisión y rapidéz en los movimientos.
Para la visualización y comando de la máquina se cuenta con una pantalla de la serie HMIGXU de 10' comunicada a través de una red Ethernet. Desde allí el operador podrá conocer el estado de los elementos de la máquina y ejecutar movimientos de los servomotores y otros dispositivos en modo manual. Además cuenta con manejo de recetas con distintas dimensiones y modelos de tubos a procesar.
A través de Usuarios con distintos privilegios se puede acceder a pantallas de configuración avanzada de la máquina, como son los parámetros de velocidad de movimientos en modo automático o giro del husillo a través de un variador de velocidad y también a la creación y edición de las recetas que el operador luego podrá seleccionar.

Resumen:
.- Controlador de ejes LMC058
.- HMI GXU de 10 Pulgadas
.- Arquitectura de Red Ethernet PLC/HMI
.- Arquitectura CAN Motion PLC/Servo´s
