INGREDION ARG. S.A.
Tablero Centro de Control de Motores, Proyecto CCM BR-955 - Energy Savings VFD Control Valves, para la planta ubicada en Baradero provincia de Buenos Aires.
El suministro comprende la provisión de un Tablero Centro Control de Motores inteligente, construido con el Sistema Funcional Blokset de Schneider Electric según las normas internacionales IEC 61439.1/2 (Conjuntos Verificados) e IEC 61641-v3 (Tableros a Prueba de Arco Interno) y un Equipo de Compensación Reactiva Dinámica modelo ACCUSINE PCS+ de 300 A y de corrección del nivel de armónicos en la planta.

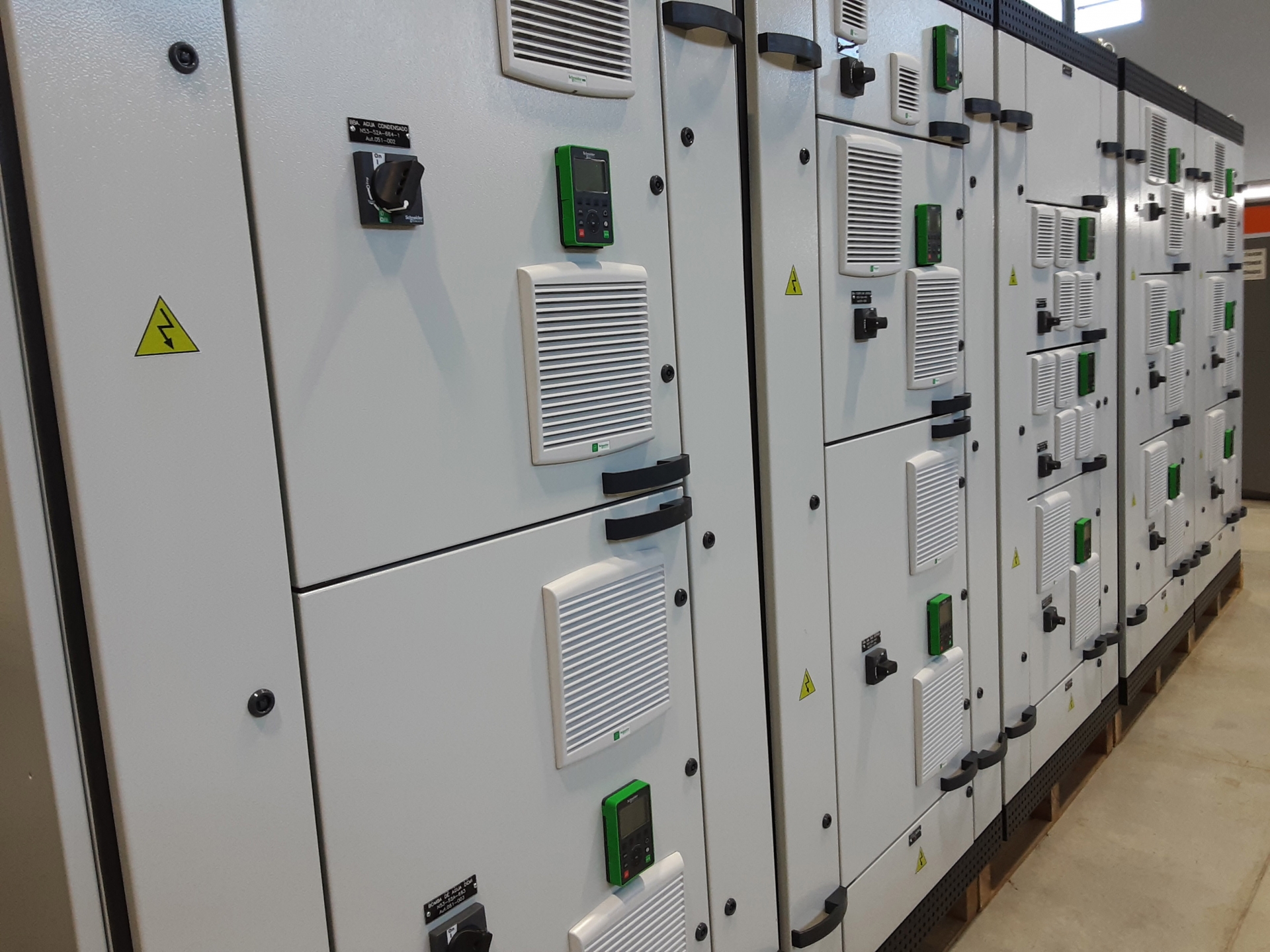

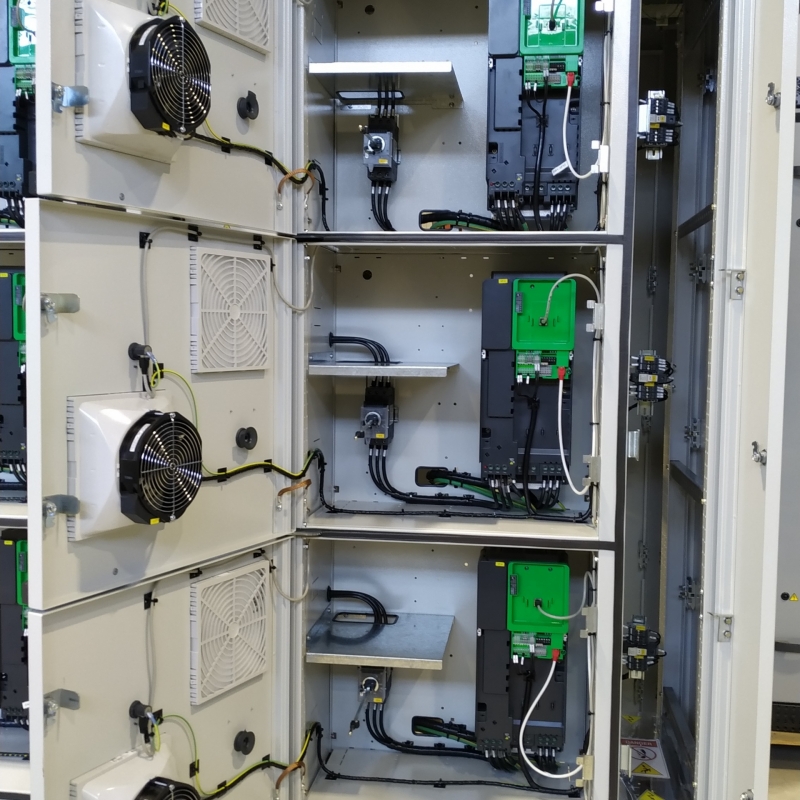

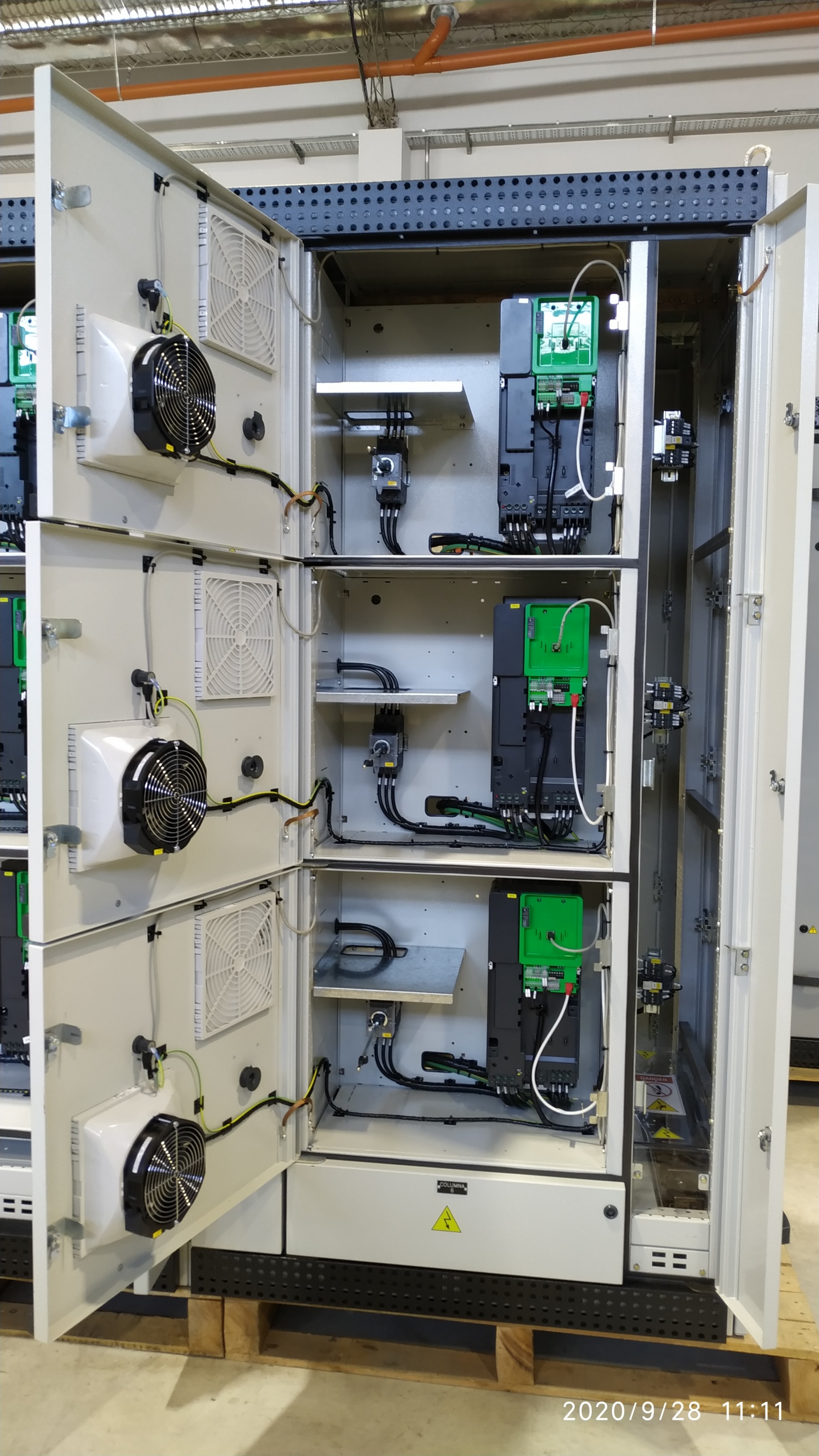

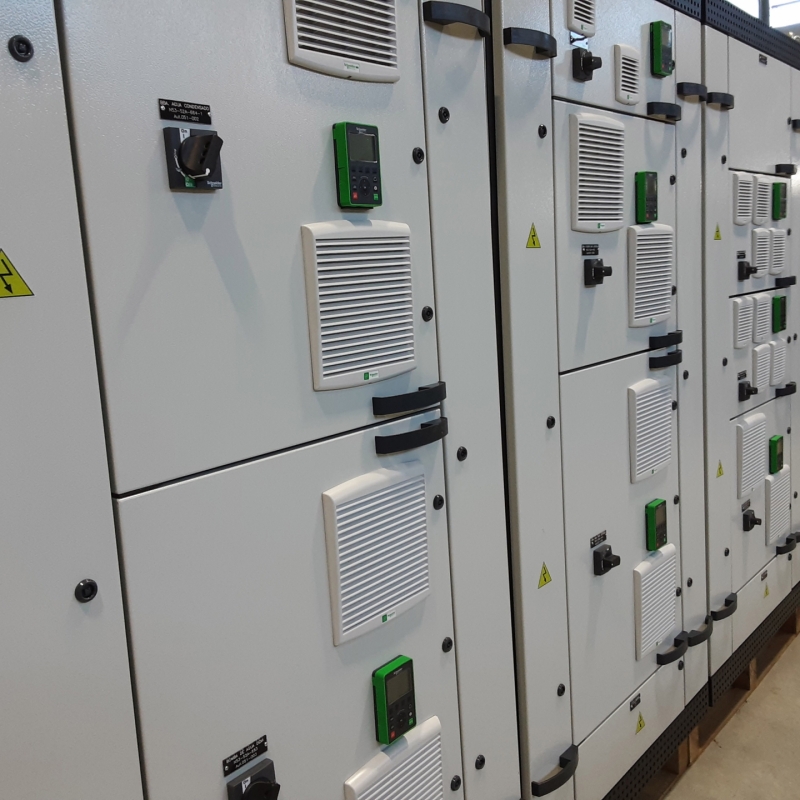

El tablero CCM tiene compartimentación forma 3b con 14 arranques del tipo Variador de Velocidad Altivar Process ATV630, con placa Ethernet integrada, comandados totalmente por la red de comunicaciones de planta Ethernet industrial.
El equipamiento cuenta con nuestro innovador sistema de identificación con código QR (Digital Logbook), el cual permite que el usuario final acceda a toda la documentación técnica asociada al proyecto a través del software Facility Expert y a los detalles constructivos con el EcoXtructure Power Comision de Schneider Electric.
CARACTERÍSTICAS CONSTRUCTIVAS
- Tensión de alimentación 3 x 380 / 220 V - 50 Hz
- Tensión de empleo 690 V - 50 Hz
- Corriente nominal 600 A
- Corriente nominal de corta duración admisible 36 kA eff. - 1 s

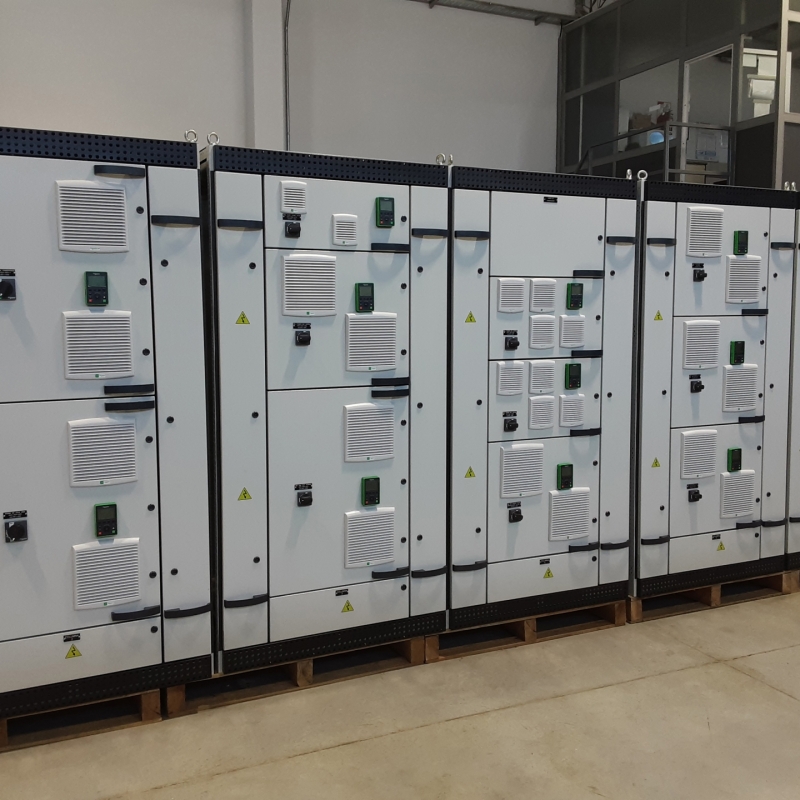

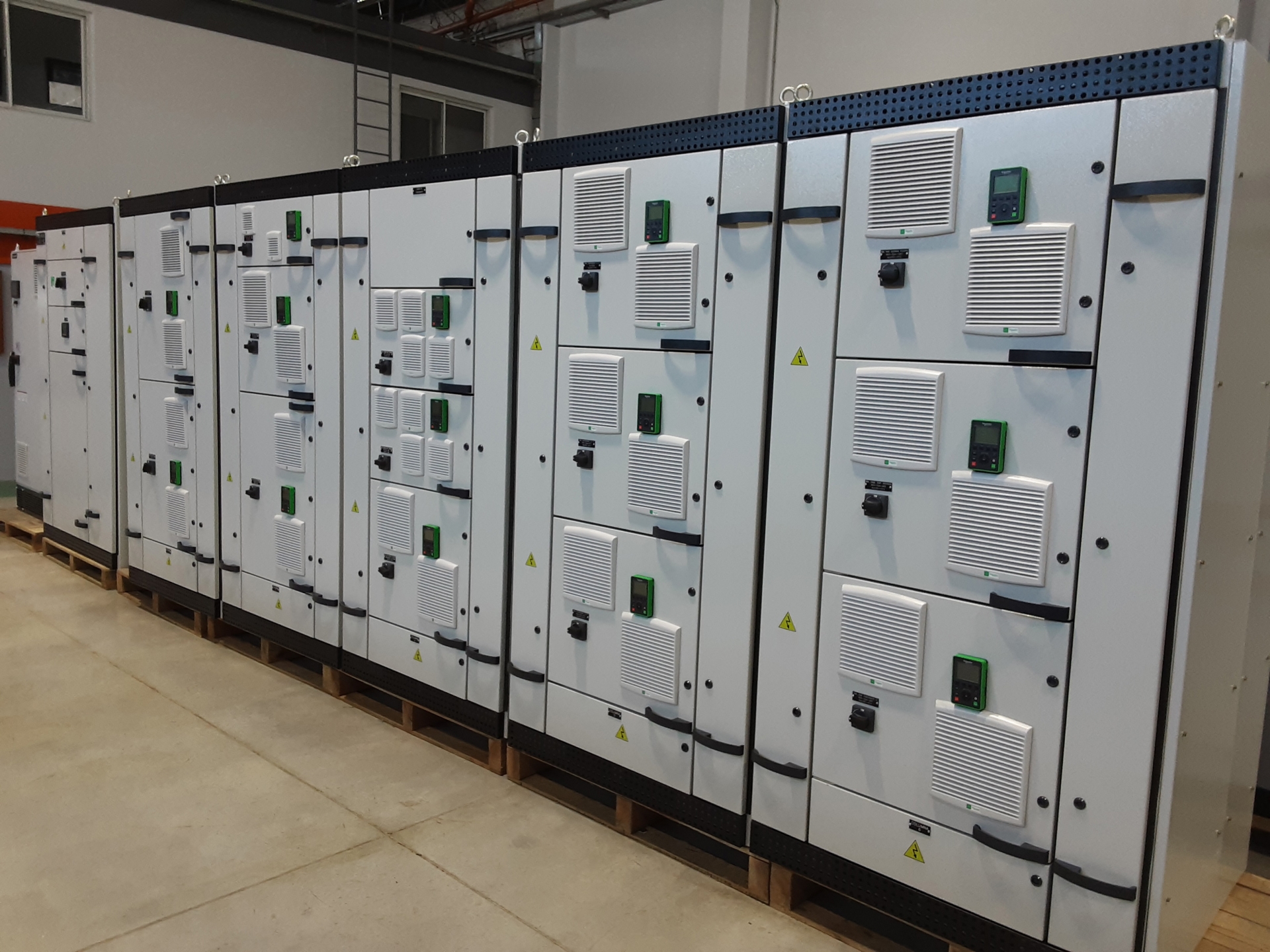

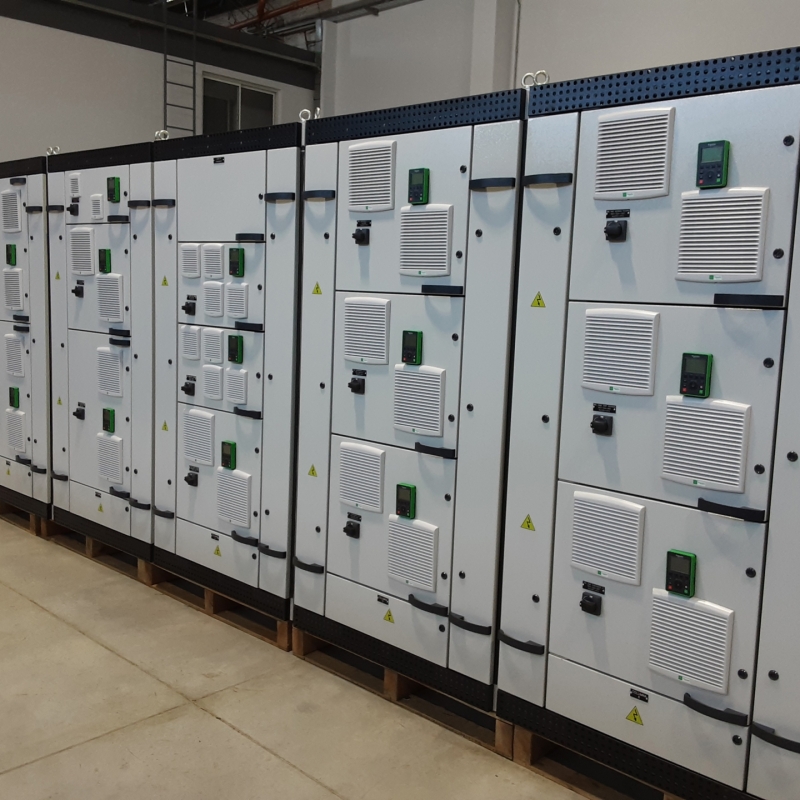

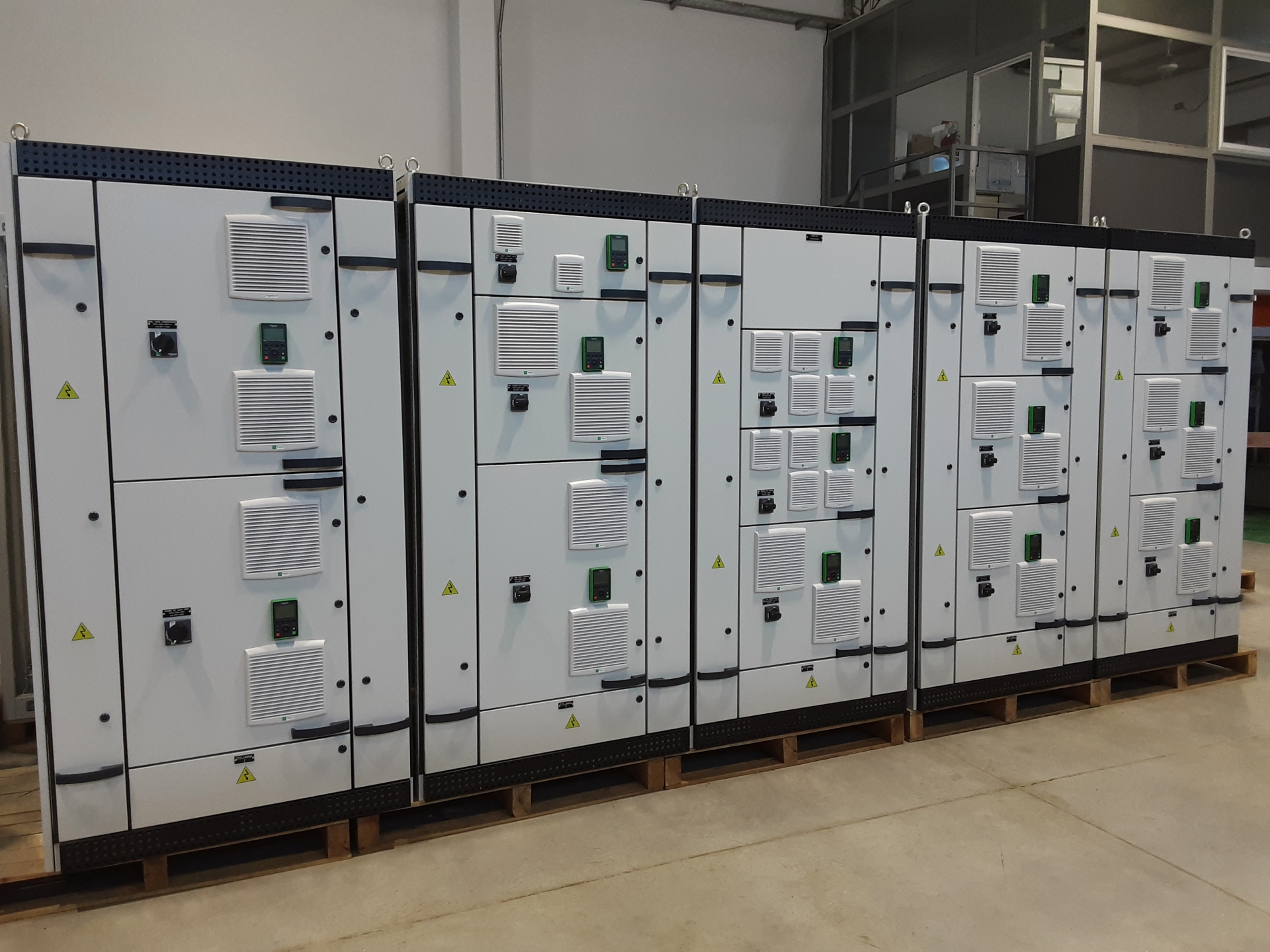

- Estructuras: Cantidad = 6 (seis).
- Terminación color RAL 7035.
- Compartimentación forma 3b.
- Grado de Protección IP 31.
- Barras principales planas horizontales de 1 x 60 x 5 mm por fase mas neutro.
